贴片电容1210 X5R 100UF 16V
一.产品型号简介：
贴片电容贴片电容1210 X5R 100UF 16V；其中参数1210表示贴片电容的尺寸大小，参数107/100uF表示该贴片电容的容值是100uF，参数616V表示该贴片电容的耐压值为16V，参数10%/K表示该贴片电容的误差为上下幅度为10%，参数X5R表示该贴片电容的材质是X5R;
二.常用贴片电容的材质：
单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件,就国巨公司生产的贴片电容来讲有NPO、X7R、X5R、Y5V等不同的规格,不同的规格有不同的用途。下面我们仅就常用的NPO、X7R、X5R和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。不同的公司对于上述不同性能的电容器可能有不同的命名方法,这里我们引用的是国巨公司的命名方法,其他公司的产品请参照该公司的产品手册。
NPO、X7R、X5R和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
1.NPO电容器
NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到+125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。 NPO电容的漂移或滞后小于±0.05%, 相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1% 。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围：
封装尺寸耐压50V耐压100V
0805 0.5---1000pF0.5---820pF
12060.5---1200pF0.5---1800pF
1210560---5600pF560---2700pF
22251000pF---0.033μF1000pF---0.018μF
NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。
2.X7R电容器
X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到+125℃时其容量变化为15%, 需要注意的是此时电容器容量变化是非线性的。 X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC, 表现为10年变化了约5%。
X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。
下表给出了X7R电容器可选取的容量范围：
封装尺寸耐压50V耐压100V
0805 330pF---0.056μF330pF---0.012μF
12061000pF---0.15μF1000pF---0.047μF
12101000pF---0.22μF1000pF---0.1μF
22250.01μF---1μF0.01μF---0.56μF
封
4.Y5V电容器
Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达+22%到-82%。 Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。
Y5V电容器的取值范围如下表所示 ：
封 装 尺 寸
耐压25V耐压50V
0805 0.01μF---0.39μF0.01μF---0.1μF
12060.01μF---1μF0.01μF---0.33μF
12100.1μF---1.5μF0.01μF---0.47μF
22250.68μF---2.2μF0.68μF---1.5μF
Y5V电容器的其他技术指标如下:
工作温度范围 ：-30℃ --- +85℃
温度特性：+22% ---- -82%
介质损耗：最大 5%

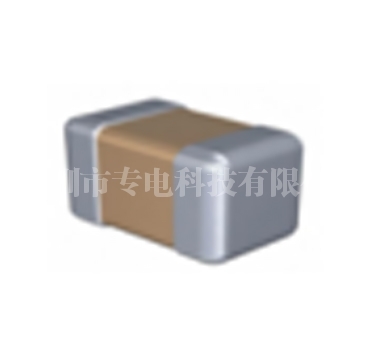

三.国巨贴片电容产品展示：
